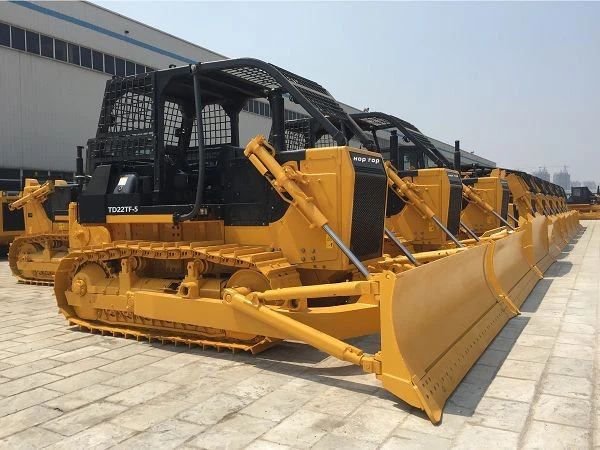

TD22TF-5 BULDOZER
Funkce
● Buldozery lesního těžebního typu TD22TF-5 jsou navrženy speciálně pro pracovní podmínky v lese, vyznačují se pokročilými technologiemi, vysokou spolehlivostí, nízkou spotřebou a pohodlnou údržbou. Dále je k dispozici kabina proti převrácení pro těžbu dřeva.
● Protirolovací kabina a její speciální přístřešek pro těžbu dřeva, 610 mm široký pás a mechanický naviják (volitelně) mají dobrou průjezdnost a svépomocný výkon, vhodné pro těžbu, sběr a vláčení řeziva v deštných pralesech a stromových farmách.
Lesní těžební buldozer je vyvinut podle potřeb lesního provozního prostředí. Využívá hydraulickou převodovku, technologii hydraulického ovládání a dopředu se vysouvající antirolovací rám pro účinnou ochranu celého stroje. Struktura je pokročilá a přiměřená, výkon je stabilní a provoz je lehký a flexibilní.
Vhodné pro stavební operace v lesních těžebních lokalitách a vybavené navijákem v zadní části buldozeru, který se spoléhá na tah navijáku pro dokončení přepravy lesní těžby a dalších operací, které vyžadují trakci. V případě potřeby lze naviják vybavit pro samovyprošťování buldozerem v nebezpečných oblastech.
Standardní těžební lopata dokáže efektivně odklízet různé trnité překážky na těžebních cestách, což umožňuje buldozerům efektivně dokončit těžební operace.
Navijáky se používají k přetahování stromů a samovyprošťovacích buldozerů v lesních operacích. Silná trakce zajišťuje efektivní efektivitu provozu a jedinečná samozáchranná funkce navijáku poskytuje obsluze jistotu bezpečnosti.
Technické specifikace
|
|
MOTOR |
Model a typ |
Cummins NT855-C280S10; Řadový, vodou chlazený 4-cyklus, přímé vstřikování horního ventilu, přeplňovaný diesel |
|
Jmenovitý výkon |
162 kW |
||
|
Počet válců |
6-139,7 x 152,4 mm (vrtání x zdvih) |
||
|
Zdvih pístu |
14.01 L |
||
|
Min. spotřeba paliva |
205 g/kW·h |
||
|
Maximální točivý moment |
1030 N·m při 1250 ot./min |
|
|
NAPÁJENÍ PŘENOS SYSTÉM |
Měnič točivého momentu |
3-prvek, 1 fáze, 1 fáze |
|
Přenos |
Planetová převodovka, lamelová spojka, řazení pod zatížením, nucené mazání |
||
|
Hlavní pohon |
Spirálové kuželové kolo, mazání rozstřikem, jednostupňové snížení rychlosti |
||
|
Spojka řízení |
Mokré, vícekotoučové, pružinové, hydraulicky oddělené, hydraulické ovládání |
||
|
Řídicí brzda |
Mokrá, plovoucí páska, nožní brzda s hydraulickým posilovačem |
||
|
Závěrečná jízda |
2-stupňové snížení rychlosti čelního ozubeného kola, mazání broděním |
|
|
CESTOVAT RYCHLOST |
Ozubené kolo |
1 |
2 |
3 |
|
Vpřed |
0~3,6 km/h |
0~6,5 km/h |
0~11,2 km/h |
||
|
Zvrátit |
0~4,3 km/h |
0~7,7 km/h |
0~13,2 km/h |
|
|
PODVOZEK SYSTÉM |
Typ |
Swingový typ stříkaného paprsku, zavěšená konstrukce vyrovnávací tyče |
|
Nosné válečky |
2 na každé straně |
||
|
Pásové válečky |
6 na každé straně |
||
|
Typ stopy |
Smontovaný, jednoplášťový |
||
|
Šířka pásových bot |
560 mm |
||
|
Rozteč |
216 mm |
|
|
HYDRAULICKÉ SYSTÉM |
Maximální tlak |
14 MPa |
|
Typ čerpadla |
Zubové čerpadlo |
||
|
Vybít |
262 l/min |
||
|
Vrtání pracovního válce × č. |
120 mm × 2 |
|
|
ČEPEL |
Typ čepele |
Čepel s rovným sklonem |
|
Kapacita dřímání |
6.4 m3 |
||
|
Účinnost (teoretická hodnota 40 m) |
330 m3/h |
||
|
Šířka čepele |
3725 mm |
||
|
Výška čepele |
1315 mm |
||
|
Maximální pokles pod zem |
538 mm |
||
|
Maximální nastavení sklonu |
>735 mm |
||
|
Hmotnost čepele |
2830 kg |
|
|
NAVIJÁK (VOLITELNĚ) |
Modelka |
TJM20/200 kN |
|
Tažná síla plného bubnu |
220 kN |
||
|
Rychlost tažení plného bubnu |
15,9 m/min |
||
|
Tažná síla holého bubnu |
350 kN |
||
|
Celkový rozměr (dxšxv) |
1683 x 1364 x 1365 mm |
||
|
Rozměr kabelu |
28 x 7000 mm |
||
|
Hmotnost navijáku |
3000 kg |
